KJ 감시 시스템 특징

ParameterMonitoring Method
Main
Insulation
변압기 내부 절연 파괴를 확인하기 위한 부분방전(PD, Partial Discharge) 측정 및 분석

유중가스 분석을 통한 부분방전 분석
Windings
Impedance
변압기 중성선의 전류를 측정 및 분석
Cooling
System
변압기 부하와 주변 온도를 고려한 변압기의 상부 및 하부 오일 온도 측정
Removing
Noise
주파수 분석법, 극성분석법, 시간차 분석법 등 Hardware에서 복합적 활용하여 제거

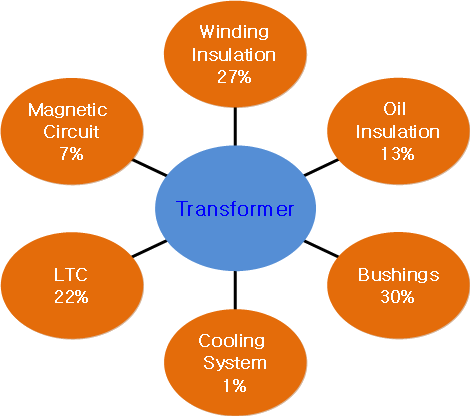

▲주요변압기 고장부분

                                    KJ 변압기 감시 시스템 바로가기

TDM

TDM-2

TDM-3

TDM-F

TGA

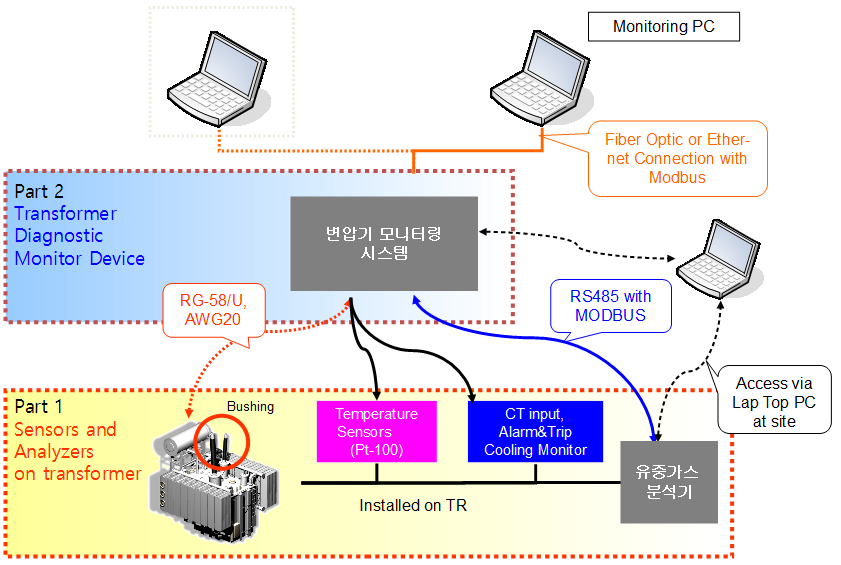

KJ 변압기 토탈 모니터링 시스템 제품 구성도

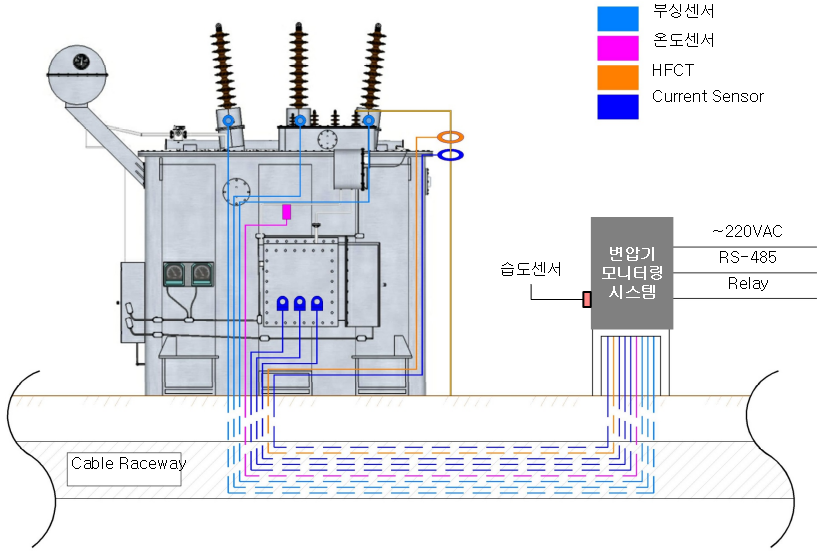

시스템 구성도(3상 변압기 기준)

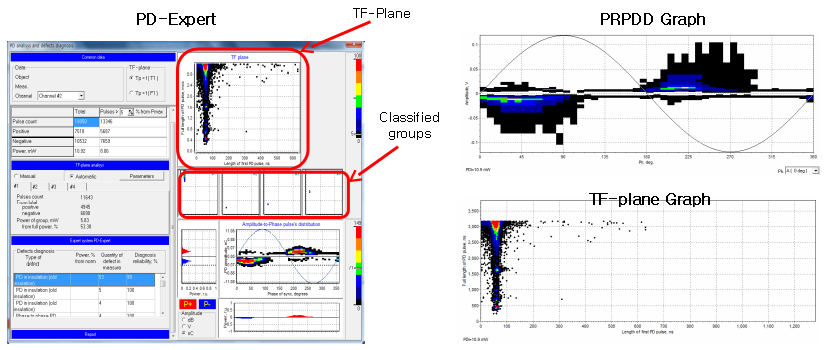

KJ-PDM Software

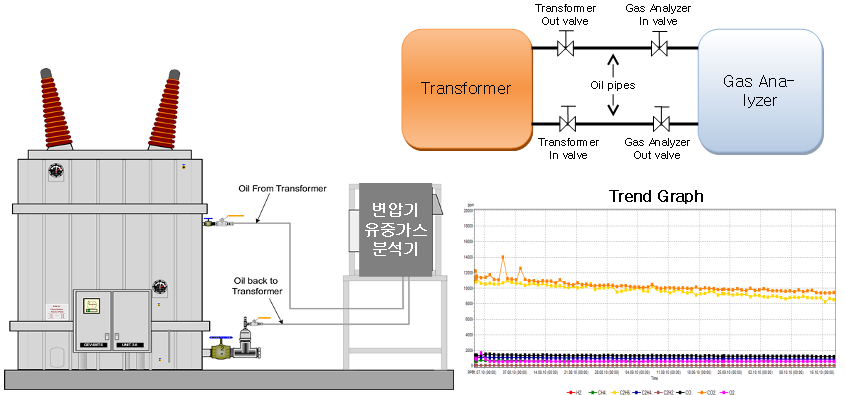

유중가스 분석기 시스템
