KJ 시스템 특징

  • 전력케이블의 국부적인 절연상태를 상시 감시
  • 고주파 부분방전 전류펄스를 측정하고 저장
  • 입력 채널이 30 개로 최대 10개 선로를 동시에 감시
  • 데이터수집장치(DAU)는 전력케이블에서 발생하는 부분방전펄스 신호를 크기 레벨과 위상 분포로 데이터를 분석하고 저장한다.
  • 활선상태(on-line)에서 전력케이블의 국부적인 절연의 결함을 조기에 검출
  • 장비에 내장되어 연속 동작하는 반사율 측정기(reflectometer)는 부분방전펄스 신호를 검출하여 결함 발생 위치를 추적
    • 직접 도달된 펄스와 케이블 종단에서 반사되어 되돌아온 펄스를 관측할 수 있다. 이 두 펄스의 도착시간의 차이로부터 결함의 위치를 알 수 있으며 측정 정확도는 케이블 길이의 1 % 이내이다.

기대효과

  • 케이블시스템 절연파괴 등 정전사고 예방에 따른 지장전력 절감
  • 고장예방에 따른 복구비용 절감
  • 정전사고 방지로 전력공급의 신뢰성 확보
  • 설비원격감시로 무인변전소 최적운전

동작원리(KJ Cable Monitoring System : KCM)

  • 단극성 펄스(상어지느러미 모양)
  • 200KHz ~ 4MHz
  • 보통 100pC 이내의 크기
    (XLPE 의 경우 500pC 초과시 불량)
  • KCM 시스템은 내부 모듈에 고압 케이블의 부분방전 펄스 형태가 저장되어있어 활선 상태의 고압케이블 절연체의 결함을 검출할 수 있으며 아래 와 같은 방법으로 결함점의 위치를 찾아낼 수 있다.
  • KCM은 설정된 측정 주기에 맞추어 자동으로 케이블의 부분방전 펄스를 주기적으로 측정하며, 측정된 신호를 내부 알고리즘으로 분석하여 부분 방전 펄스라고 판단 되면 자동으로 반사파를 측정 하게 된다. 반사파가 검출되면 아래의 수식으로 계산하여 케이 블 결함점의 위치 (L)를 보여준다.

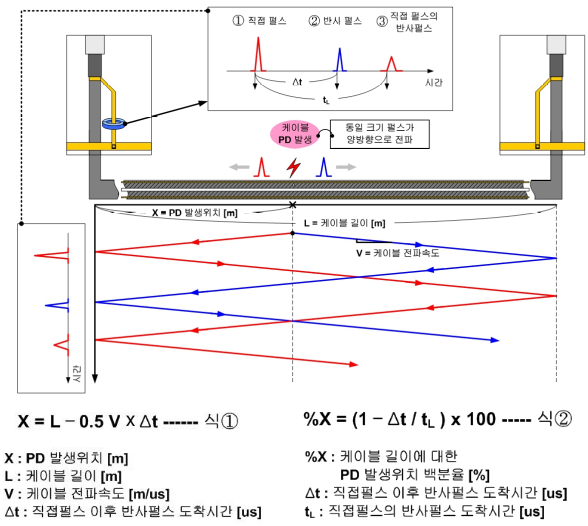

PD 발생위치 추적 : TDRTime-domain Reflectometry : 시간영역 반사율 측정법

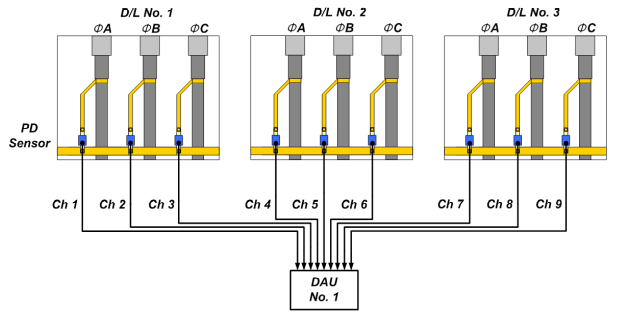

KCM 시스템 구성도
