GOMS 시스템 구성도

케이제이다이나텍은 발전기에 사용되는 이상상태 감시 및 진단 시스템을 독자적으로 구성하여 여러 발전소에 납품/설치하고 있습니다.

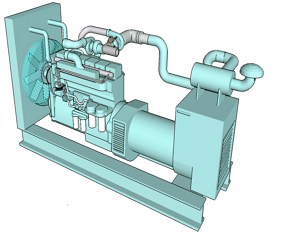

1발전기

발전기 내부에 센서 설치
- 부분방전 : RPC
- 층간단락 : Flux Probe
- 진동감시 : FAS-110 M2

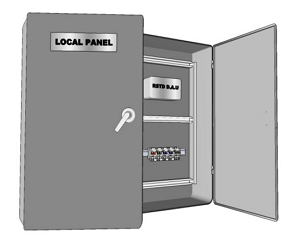

2로컬 판넬(D.A.U)

센서로부터 발생하는 Signal을 각각의 DAU로 수집한다

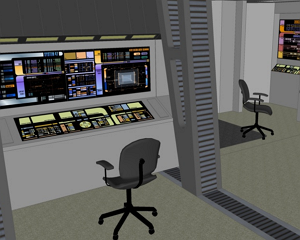

3제어실

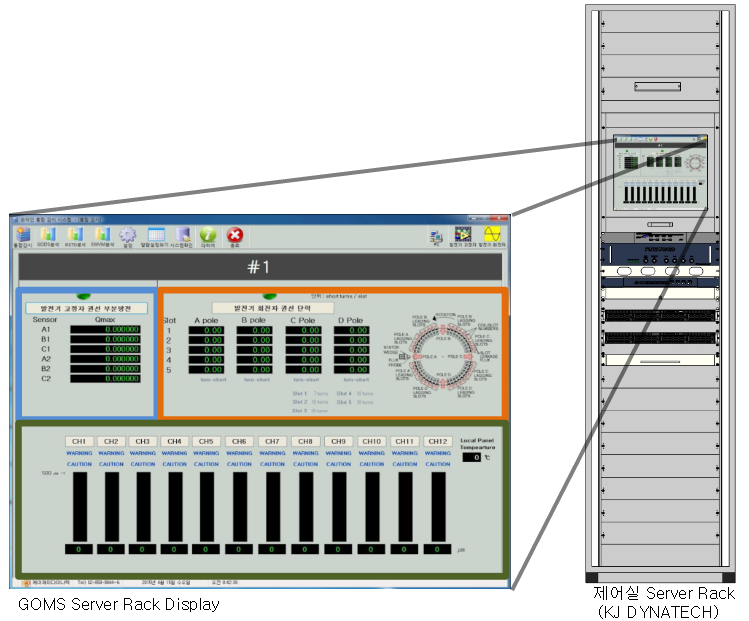

DATA 확인 및 모니터링

부분방전 감시
(PDMS)

높은 주파수를 필터링하는 신호의 주파수 스펙트럼을 보면 고정자 권선을 따라 전파하면서 펄스 신호가 감쇠하게 된다.

그러므로 정해진 펄스폭의 부분방전펄스를 검출하고자 할 때 권선을 따라 전파한 후 펄스폭이 보다 길어지게 되면 그 펄스를 검출하지 못하게 된다. 그러한 펄스는 낮은 전압의 권선에서 발생한 부분방전펄스일 수도 있고 심각하게 열화된 절연체에서 발생한 부분방전펄스일 수도 있다. 낮은 주파수 신호를 측정할 수 있는 능력이 있는 RPC (Reactive Plate Coupler) 센서는 덜 감쇠된 부분방전펄스 스펙트럼을 측정할 수 있겠다.

▲센서 : RPC 센서

▲ DAU : GDM

회전자 층간단락 감시
(RSTD)

층간단락은 발전기 회전자 권선 간의 절연이 파괴되어 발생한다. 기계장치가 노화됨에 따라 층간단락 현상의 발생 빈도도 높아진다.

층간단락 발생의 주요 원인은 각 가동-정지 사이클에서 발생하는 압력이다. RSTD 시스템은 층간단락이 있는 코일들을 확인할 수 있으며 해당 코일의 층간단락된 숫자를 알 수 있다. 발전기가 정상속도로 회전하고 정상적인 부하 조건으로 운전할 때에 시험 데이터를 얻을 수 있다. 16비트 샘플링으로 자속 프로브 전압 신호를 65,536 등분하여 디지털 변환하므로 일반적인 아날로그 또는 디지털 오실로스코프 기술보다 더 큰 감도를 나타내고 있다

▲센서 : Flux Probe 센서

▲ DAU : FLUXGARD

고정자 진동 감시
(EWVM)

권선 상태를 감지하기 위한 EWVM 온라인 측정은 과도한 진동, 열화 및 권선 단말 고장 등을 방지하기 전자기 간섭에 민감한 FAS(Fiberoptic Acceleration Sensor) 센서가 사용된다.

FAS 가속 센서는 electrodynamic 및 기계적 응력에 따라 고전압 부품의 진동 amplitudes을 모니터링하고 분석하기 위해 개발되었다.








▲ 센서 : FAS-110 M2

▲ DAU : EWVM

Generator On-line Monitoring System(GOMS) 납품실적

Description Order Date품명수량
영광 1,2호기 End-Winding Vib. 2006-11-15EWVM2
영광 1,2호기 Rotor Short-turn Detector System 2006-11-15RSTD2
하동 7,8호기 Partial Discharge Monitoring System 2007-06-20PDMS, RSTD2
영광 2호기 발전기 권선 진동 SENSOR 2008-09-24EWVM3
하동 7,8호기 SPARE PARTS ELECTRONIC ROOM (PDMS) 2008-11-14PDMS Spare Part1
울진 1,2호기 End Winding VMS 2010-07-07EWVM2
사우디 Marafiq End Winding VMS 2011-01-31EWVM2
사우디 Yanbu2 / 양주열병합 / 행복열병합 / 포천복합 / GOMS2012-05-30PDMS,FLUX,EWVM10
하남 CHP / Generator On-line Monitoring System2013-04-02PDMS,FLUX,EWVM2
두산중공업 7FH2&7FH2B Vibration Sensor2013-06-12EWVM2
신보령화력 #1~2 Generator Core Monitoring System (RSTD)2014-05-23RSTD2
한빛#3~4 발전기 재권선 Generator On-line Monitoring System2014-11-06PDMS,RSTD,EWVM2
새만금 집단에너지 발전기 재권선 발전기 감시 설비 (PDMS)2014-11-28PDMS2
하남 CHP 발전기 감시설비 (Sensor 제외)2014-11-28PDMS,RSTD,EWVM2
