TDM-F
제품 특징
- TDM-F는 모듈 시스템이다.
- 고객이 필요한 모듈을 선택함으로서 명확한 진단 파라미터와 기능을 가진 시스템을 구성
- 유중가스 분석 및 다른 파라미터 모니터링 장치를 포함
- 모든 모듈 뿐만 아니라 추가적인 모니터링 장치의 데이터를 진단 레포트로 구현
- 시스템 구성에 따라 변압기에 부착된 10~80가지 센서의 정보를 수신하고 처리
제품 소개
- 전력 공급의 신뢰성을 상승시키는 문제는 오늘날에 매우 심각하다. 이것은 부분적으로는 고압 변압기를 포함한 동력 전달 인프라의 안정성을 개선함으로써 해결 될 수 있다.
- 이 문제는 새로운 변압기, 이미 사용중인 변압기 모두 온라인 모니터링 및 진단 시스템을 도입함으로써 달성 될 수 있다. 복합 모니터링 장비 “TDM-F”는 효율적인 전력 변압기 상태 모니터링을 위한 것이다. 또한 전력 변압기 상태 진단 및 평가를 위한 하드웨어 및 소프트웨어의 다수를 포함한다.

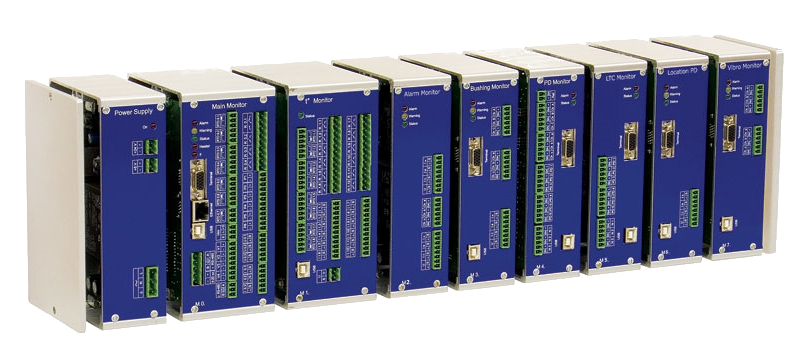

TDM-F Modules(14 Types)

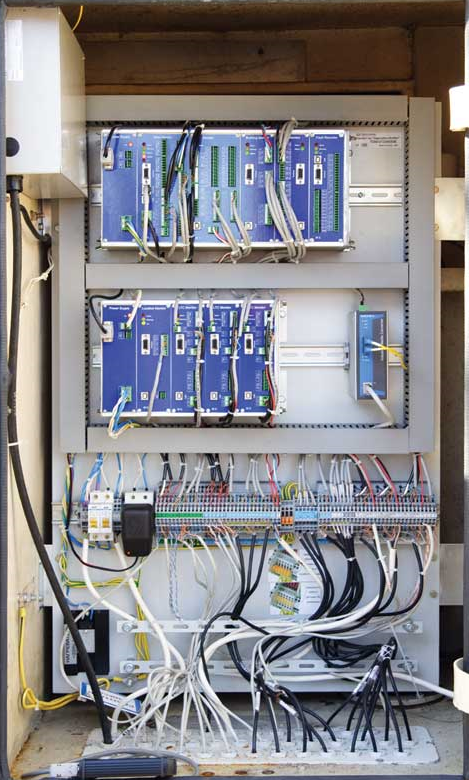

현장 설치 모습

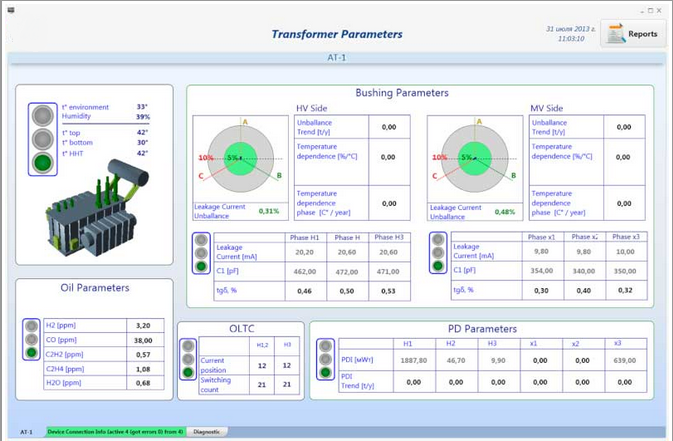

iNVA Software
| Module No. | 설 명 |
|---|---|
| PS | 모든 모듈과 센서를 위한 범용 전원 공급 장치 |
| M0 | 주 감시 모듈로써 모듈 관리, 데이터 통합 및 보관, SCADA 연결을 제공. 모니터링 시스템의 분리된 진단 모듈들로부터 수집된 데이터는 M0 모듈에서 통합되며, M0 모듈 자체 역시 전반적인 레벨의 모니터링 시스템이고 20가지 이상의 센서의 신호를 측정할 수 있다. |
| M1 | 온도 감시 모듈, 냉각기 및 오일펌프의 진단을 제공한다. 이 시스템은 변압기의 냉각 시스템 관리 및 진단의 독립적인 블록으로도 공급될 수 있다. |
| M2 | 알람 및 일시적 현상 감시 모듈, 릴레이 모니터링 보호 및 자동화 |
| M3 | 유지 절연 부싱과 고체 RIP 절연 부싱 상태 모니터링 |
| 3F | UHF 범위에서 변압기 탱크내 부분방전을 측정하는 모듈, 권선 변형 모니터링 |
| M4 | 변압기 권선 및 부싱의 부분방전 측정 및 분석하는 모듈 |
| M5 | 전력 변압기 OLTC의 상태 모니터링 및 결합 진단을 위한 모듈 |
| M6 | 변압기 탱크 내부의 초음파 절연 결함 위치추적을 위한 모듈 |
| M7 | 변압기 탱크 진동 측정 모듈. 오일펌프 진동 파라미터 분석 |
| M8 | 과전압 모니터링을 위한 모듈 |
| M9 | TDM-F의 PC 인터페이스 확대 모듈 |
| M3.1 | 휴대용 PD 진단 장비 플러그인을 위한 추가적인 슬롯 모듈 |
| BICT | 회로의 분리를 감시하는 절연 변류기 블록 0,1 / 0,1A |
