TDM
특징
주 절연 상태 감시변압기 절연의 국부적인 결함으로 발생히는 PD 감시 가스크로마토그래피 데이터로 나타난 결함 종류와 PD의 상관 관계로부터 결함을 구분
부싱 절연 상태 감시
부싱 탄델타, 정전용량, 전도 전류 감시 부싱 PD 감시
부싱 탄델타, 정전용량, 전도 전류 감시 부싱 PD 감시
권선 단락에 의한 권선 임피던스 변화 감시
단락전류에 의한 권선 변형이 일어날 때 권선 임피던스의 비대칭 헌상이 나타나므로 상전류, 중성선 전류를 함께 감시
단락전류에 의한 권선 변형이 일어날 때 권선 임피던스의 비대칭 헌상이 나타나므로 상전류, 중성선 전류를 함께 감시
냉각시스템 효율 감시
부하 및 주변 온도와 함께 변압기 탱크의 상/하부의 온도편차를 감시
부하 및 주변 온도와 함께 변압기 탱크의 상/하부의 온도편차를 감시
소개
110~330 kV 급 변압기 절연 진단 통합감시시스템 기존 보호 시스템과의 통합 용이 부싱전류 백터합에 기반한 부싱 절연상태 감시 부성 및 변압기 절연의 국부적인 결함에 의해 발생하는 PD 감시 권선 단락에 의한 변압기 권선변형을 검출하기 위해 부하 전류 신호 감시 변압기 냉각시스템의 효율 평가 노이즈 제거 기법 : T-F분석법, 극성 구분법, TOA 기법

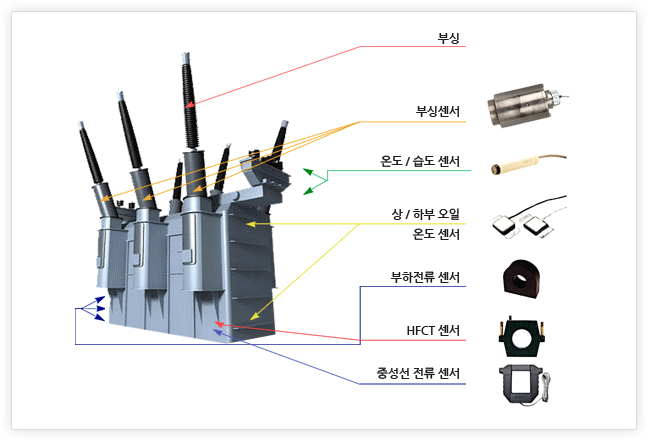

센서 설치 위치
제품 사양
| 운전온도, ℃ | -30 ~ 70 |
| 부싱 센서 입력 | 3 개 |
| HFCT 센서 입력 | 1 개 |
| 오일 온도 센서 입력 | 2 개, RTD Pt-100 |
| 온도 센서 입력 | 1 개, RTD Pt-100 |
| 습도 센서 입력 | 1 개 |
| 부하 전류 센서 입력 | 3 개, CT |
| 중성선 전류 센서 입력 | 1 개, CT |
| 통신 인터페이스 | USB / RS-232 / RS-485 |
| 통신 프로토콜 | Modbus RTU |
| 출력 릴레이 | 3 개 (Status, Warning and Alarm) |
| 히터 릴레이 | 1 개 |
| 전원공급 | 100~240 VAC, 50/60 Hz |
| 크기,mm | 230×170×40 |
