장기간 운전 되는 고압 설비의 기능이나 성능을 충분히 확보하여 사고를 미연에 방지하기 위한 보수관리 및 절연 진단의 필요성 증가.


기존 예방보전 방식의 진단이 점차 상태점검 방식으로 변화하는 추세임.

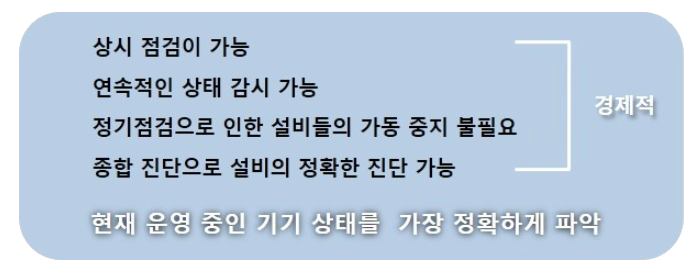

상태점검 방식의 장점

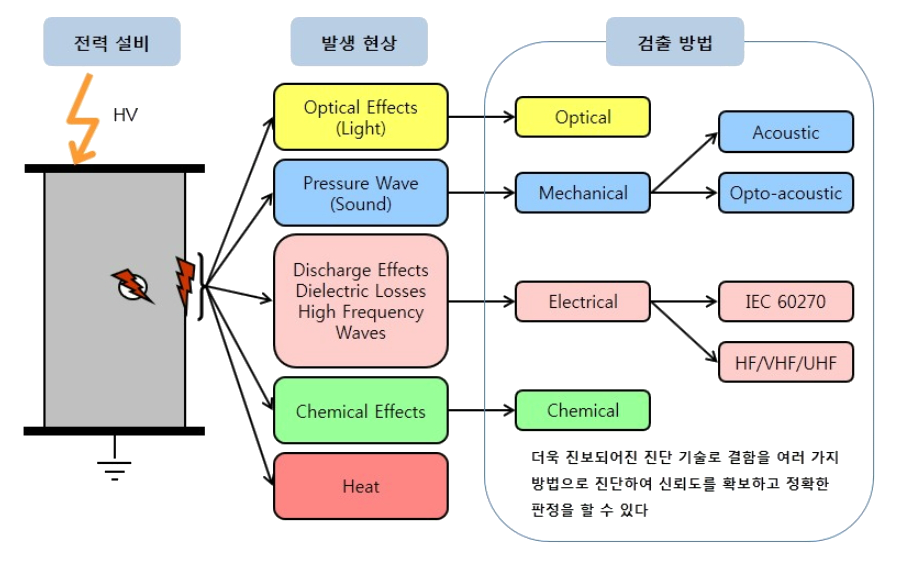

전력 설비 결함시 나타나는 현상 및 검출 방법

Discharge Effects
Dielectric Losses
High Frequency
Waves

부분방전 진단

불균일한 전계분포를 구성하고 있는 절 연물에 인가 전압을 서서히 증가시키면 전계가 집중된 곳에서 부분적으로 방전이 일어나게 되는데 이를 부분 방전(Partial Discharge)이라 하며 전압을 더욱 상승시켜 절연 내력의 한계를 벗어나게 되면 국부절연파괴(Corona) 및 전면 방전(Flash Over)으로 진전하게 된다.

Optical Effects
(Light)

코로나 진단

-
Optical Effects
(Light)

유중가스 진단

-

분해가스 진단

-
Pressure Wave
(Sound)

초음파 진단

-
Heat

적외선 진단

-
