TDM-3

소개

전력용 유압 변압기의 전기적/화학적 종합진단!! PD 진단과 절연유 가스분석을 동시에!!

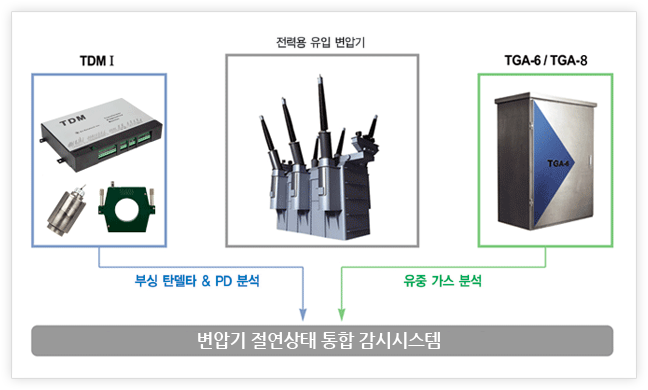

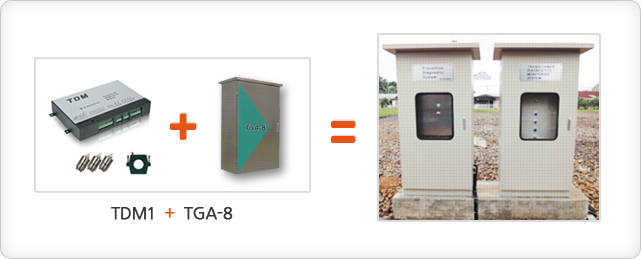

전력용 유입 변압기의 전기적/화학적 종합진단 모니터링 시스템으로 전기적 진단은 TDMⅠ시스템, 화학적 진단은 TGA-6 또는 TGA-8시스템이 담당한다. TDMⅠ시스템은 부성의 탄델타, 정전용량 및 전도 전류로부터 부싱 절연상태를 보면서 전체적인 부싱/변압기의 부분방전(PD)을 감시한다. 또한 상전류 및 중성선 전류로부터 권선 단락에 의한 권선 변형과 상/하부 탱크의 표면온도로부터 냉각 시스템 효율을 진단한다. TGA-6 또는 TGA-8 시스템은 유중 가스크로마토 그래피 측정기술을 이용하여 변압기 내부 아크나 과열 등에 의한 절연열화로 발생하는 가연성가스 등을 검출한다. TGA-6 의 검출 가능한 가스는 수소(버), 일산화탄소(H2),일산화탄소(CO),메탄(CH4),에탄(C2H6),에틸렌(C2H4),아세틸렌(C2H2)이상 6종이고 TGA-8 는 이산화탄소(CO2),산소(O2)를 추가하여 총 8종에 이르며 수분(H2O)도 함께 검출할 수 있다.
