TGA
특징
신뢰성 있는 내부 절연유 순환 시스템 최신의 진공 가스 추출 방식, 15분 내에 95%의 유중 가스 추출 가스 추출용 특수 복합 크로마토그램 칼럼 : 수명 ≥ 5년 고감도 가스센서 : 아세틸렌 검출 감도 0.1 ppm, 수명 ≥ 5년 유연한 측정 주기, 최소 측정주기 2시간 고정밀도 / 고신뢰도 의 신호 처리 시스템 고정도의 항온 제어시스템, 측정 온도 ±5℃ 이내로 유지 IEC605992000 표준에 따른 최신 진단 방법 적용 시스템 설치 용이 다양한 알람 세팅 : 가스 농도, 가스 발생율에 대한 보조 알람(음향, 빛, 무선) TGA 분석 소프트웨어 제공
소개
유입 변압기용 오일 크로마토그램 온라인 감시 시스템 제어, 즉정 및 분석 기술을 통합한 정밀 측정기 모든 절연유 용존 가스 농도를 검출 가능 : 수소 (H2), 일산화탄소 (CO), 메탄 (CH4), 에틸렌 (C2H4), 에탄 (C2H6), 아세틸렌 (C2H2), 이산화탄소(CO2), 산소(O2) -> 8종 오일 크로마토그램 분석을 신속,정확히 수행 가능 유입 변압기의 장기간 안정적인 운전에 대한 신뢰성을 보장

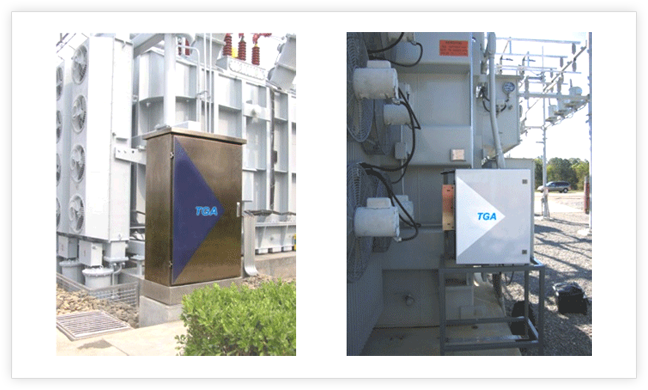

현장 설치 모습
제품 사양
| NO. | 측정요소 | 측정범위(ppm/l) | 정확도 |
|---|---|---|---|
| 1 | 수소(H2) | 1~2,000 | ±(10%+1) |
| 2 | 일산화탄소(CO) | 5~2,000 | ±(10%+5) |
| 3 | 메탄(CH4) | 1~2,000 | ±(10%+1) |
| 4 | 에탄(C2H6) | 0.1~2,000 | ±(10%+0.1) |
| 5 | 에틸렌(C2H4) | 0.1~2,000 | ±(10%+0.1) |
| 6 | 아세티렌(C2H2) | 0.1~500 | ±(10%+0.1) |
| 7 | 아산화탄소(CO2) | 20~20,000 | ±(10%+20) |
| 8 | 산소(O2) | 100~50,000 | ±(10%+100) |
기본구성
| NO. | Item | Description | Q'ty |
|---|---|---|---|
| 1 | TGA 크로마토그램 온라인 분석기 | 1235mm×790mm×470mm / 60kg | 1 ea |
| 2 | 지능형 메인 컨트롤러 | 450mm×440mm×180mm / 10kg | 1 ea |
| 3 | 캐비넷 | 2200mm×800mm×600mm / 55kg | 1 ea |
| 4 | 캐리어 가스 | 고순도 질소 GB / T8980-1996 | 1 ea |
| 5 | RS-485 통신케이블 | 4심 차페 | 1 set |
| 6 | 오일 파이프 | 특수 동 파이프, 6×4mm | 1 set |
| 7 | 주입 / 배출용 밸브 | 주문형 | 2 sets |
