진단 장비
TMS 6141
특징
온라인 On-LineEscort TMS-6141 부분 방전 모니터는 예정된 유지 관리 기간 동안 한 번에 설치된 부분 방전 센서와 함께 작동합니다. 정상 작동 중에 기계가 전원 시스템에 연결되어있는 동안 정보가 캡처됩니다.
휴대용 데이터 획득 및 모니터링
작고 가벼우 며 견고합니다. 무게는 3.5kg에 불과하며 A5 용지보다 작습니다.
작고 가벼우 며 견고합니다. 무게는 3.5kg에 불과하며 A5 용지보다 작습니다.
수동 또는 자동 데이터 수집, 저장, 진단
별도의 컴퓨터나 장치가 필요하지 않은 진정한 독립형 솔루션입니다.
별도의 컴퓨터나 장치가 필요하지 않은 진정한 독립형 솔루션입니다.
풀 컬러 터치 디스플레이 화면 내장
부분 방전 분석을보고 모니터링 경고, 경보 및 매개 변수를 구성합니다.
부분 방전 분석을보고 모니터링 경고, 경보 및 매개 변수를 구성합니다.
지능형 필터링
노이즈를 실제 부분 방전과 구별하기 위해 가변 필터, 게이팅 및 공통 모드 거부를 사용하는 노이즈 분리 기술 내장.
노이즈를 실제 부분 방전과 구별하기 위해 가변 필터, 게이팅 및 공통 모드 거부를 사용하는 노이즈 분리 기술 내장.
지능적인 분석 및 진단
4 채널 동시 데이터 분석을 통해 각 채널 간의 모든 개별 부분 방전 펄스가 상관되고 약점의 실제 위치와 심각도를 시각적으로 정확히 파악할 수 있습니다.
4 채널 동시 데이터 분석을 통해 각 채널 간의 모든 개별 부분 방전 펄스가 상관되고 약점의 실제 위치와 심각도를 시각적으로 정확히 파악할 수 있습니다.
SCADA 및 타사 모니터링 시스템과 통합
SCADA 및 타사 모니터링 시스템을 위한 Modbus RTU 및 컴퓨터 직접 연결을 위한 USB2 내장.
SCADA 및 타사 모니터링 시스템을 위한 Modbus RTU 및 컴퓨터 직접 연결을 위한 USB2 내장.
기술 소개
Portable PD(부분방전) Monitoring!!
scort TMS-6141은 고전압 장비의 시운전 및 감시에 필요한 모든 정보를 표시하는 트루 컬러 LCD를 갖춘 휴대용 4 채널 부분 방전 모니터링 시스템입니다. 노이즈 게이팅 채널과 가변 LP 필터는 실제 부분 방전 신호에서 노이즈를 분리합니다. 각 개별 채널 (위상)에 대한 실제 부분 방전 레벨은 막대 그래프에 표시되며 실시간 부분 방전 활동은 오실로스코프보기 및 컬러화 된 위상 분해 패턴을 통해 표시됩니다.
LCD 디스플레이의 터치 기능을 통해 사용자는 추가 컴퓨터를 사용하지 않고도 매개 변수를 설정하고 부분 방전 신호를 시각화 할 수 있습니다. 선택적으로 내장 이더넷 인터페이스를 통해 컴퓨터를 연결하여 영구적으로 측정 된 결과를 저장할 수 있습니다. 채널당 개별 4-20mA 및 릴레이 출력을 사용할 수 있습니다. 작고 가벼우면서도 휴대가 간편합니다. TMS-6141은 회전 기계 시운전을위한 완벽한 에스코트입니다.

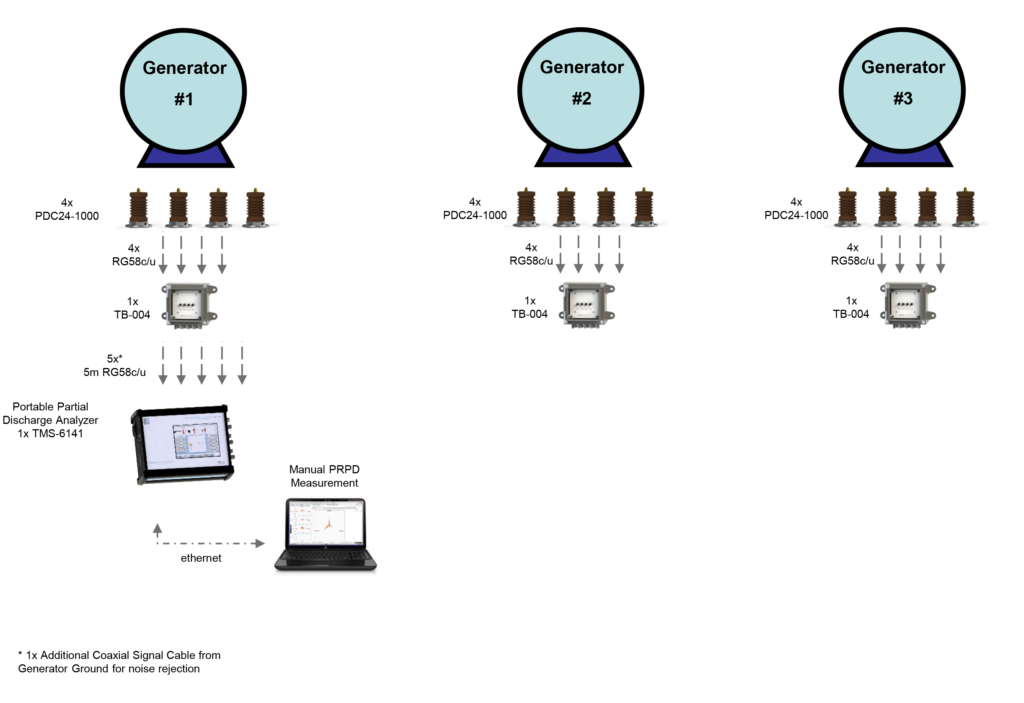

시스템 구성도

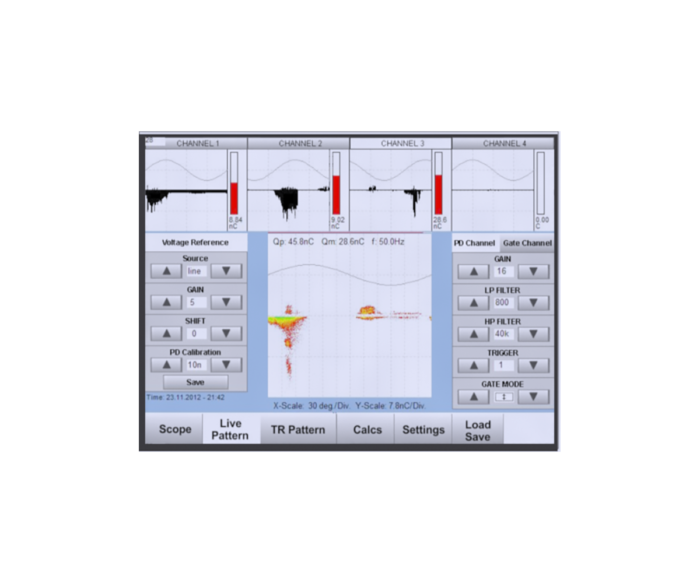

디스플레이
인터페이스 및 디스플레이
| NO. | 항목 | 설명 |
|---|---|---|
| 1 | 기계적 치수 | 220 x 160 x 80mm |
| 2 | 무게 | 3.5kg |
| 3 | 보호등급 | IP55 |
| 4-1 | 선택 가능한 LP 필터 | 400KHz - 5MHz |
| 4-2 | 선택 가능한 HP 필터 | 800KHz - 300MHz |
| 4-3 | 신호 게인(HW) | 40dB |
| 4-4 | 획득 시간별 인터벌 | 1-600 sec/ch |
| 5 | 이더넷 | 100Mbit/s |
| 6 | 디스플레이 | 5.7인치 |
| 7 | 픽셀 | 480 x 272 pxl |
| 8 | 색심도 | 24 비트 |
| 9 | 터치 | resistive |
| 10 | 막대 그래프 | 4(채널당 1개) |
| 11 | 트렌드 | 최대 1년 |
