진단 장비
TMS 5141
특징
온라인 On-LineExpert TMS-5141 부분 방전 모니터는 예정된 유지 관리 기간 동안 한 번에 설치된 부분 방전 센서와 함께 작동합니다. 정상 작동 중에 기계가 전원 시스템에 연결되어 있는 동안 정보가 캡처됩니다.
지속적인 수집 및 모니터링
4 채널 동시 데이터 수집으로 의미있는 분석 및 진단을 제공하기 위해 완전한 정보 수집이 가능합니다.
4 채널 동시 데이터 수집으로 의미있는 분석 및 진단을 제공하기 위해 완전한 정보 수집이 가능합니다.
자동 데이터 수집, 저장, 진단, 동향
별도의 컴퓨터나 장치가 필요 없는 진정한 독립 상태 모니터링 솔루션입니다.
별도의 컴퓨터나 장치가 필요 없는 진정한 독립 상태 모니터링 솔루션입니다.
풀 컬러 터치 디스플레이 화면 내장
부분 방전 분석을보고 모니터링 경고, 경보 및 매개 변수를 구성합니다.
부분 방전 분석을보고 모니터링 경고, 경보 및 매개 변수를 구성합니다.
지능형 필터링
노이즈를 실제 부분 방전과 구별하기 위해 가변 필터, 게이팅 및 공통 모드 거부를 사용하는 노이즈 분리 기술 내장.
노이즈를 실제 부분 방전과 구별하기 위해 가변 필터, 게이팅 및 공통 모드 거부를 사용하는 노이즈 분리 기술 내장.
지능적인 분석 및 진단
4 채널 동시 데이터 분석을 통해 각 채널 간의 모든 개별 부분 방전 펄스가 상관되고 약점의 실제 위치와 심각도를 시각적으로 정확히 파악할 수 있습니다.
4 채널 동시 데이터 분석을 통해 각 채널 간의 모든 개별 부분 방전 펄스가 상관되고 약점의 실제 위치와 심각도를 시각적으로 정확히 파악할 수 있습니다.
SCADA 및 타사 모니터링 시스템과 통합
SCADA 및 타사 모니터링 시스템을 위한 Modbus RTU 및 컴퓨터 직접 연결을 위한 USB2 내장.
SCADA 및 타사 모니터링 시스템을 위한 Modbus RTU 및 컴퓨터 직접 연결을 위한 USB2 내장.
기술 소개
발전기 절연상태 종합 모니터링 시스템!!
Expert TMS-5141은 트루 컬러 LCD가 장착 된 4채널 부분 방전 트렌딩 시스템으로 수력 발전기, 터보 발전기 및 고전압 기계의 시운전 및 감시에 필요한 모든 정보를 표시합니다. 노이즈 게이팅 채널과 가변 LP 필터는 실제 부분 방전 신호에서 노이즈를 분리합니다. 각 개별 채널(위상)에 대한 실제 부분 방전 레벨은 막대 그래프에 표시되며 실시간 부분 방전 활동은 오실로스코프 보기 및 컬러화된 위상 분해 패턴을 통해 표시됩니다.
LCD 디스플레이의 터치 기능을 통해 사용자는 추가 컴퓨터를 사용하지 않고도 경보 및 매개 변수를 설정하고 부분 방전 신호를 시각화할 수 있습니다. 선택적으로 내장 이더넷 인터페이스를 통해 컴퓨터를 연결하여 영구적으로 측정된 결과를 저장할 수 있습니다. Modbus RTU 인터페이스를 통해 기존 SCADA/DCS 시스템에 쉽게 통합할 수 있습니다. 채널당 개별 4-20mA 및 릴레이 출력을 사용할 수 있습니다.

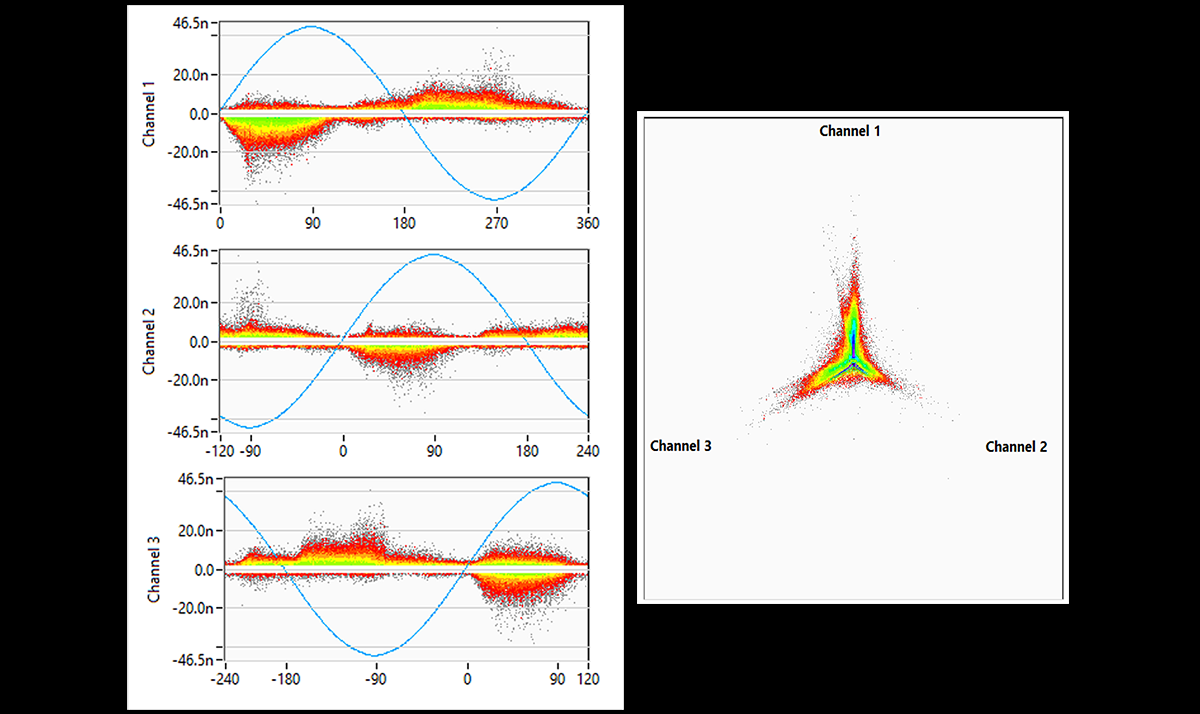

3PRPD 패턴
인터페이스 및 디스플레이
| NO. | 항목 | 설명 |
|---|---|---|
| 1 | 릴레이 컨택 | NO/NC 시스템 + CH1~4 |
| 2 | 아날로그 출력 | 4 x 4-20mA(채널당 1) |
| 3 | 아날로그 입력 | 8 x 4-20mA |
| 4 | Modbus RTU | RS-485 |
| 5 | 이더넷 | 100Mbit/s |
| 6 | 치수 | 4.3인치 |
| 7 | Resolution | 480 x 272 pxl |
| 8 | 색심도 | 24 비트 |
| 9 | 터치 | resistive |
| 10 | 막대 그래프 | 4(채널당 1개) |
| 11 | 트렌드 | 최대 1년 |
