진단 장비
SCM
특징
• PD의 지속적인 모니터링과 주기적 측정 수행은 다음과 같은 이점을 제공합니다.
- PD는 비정상적으로 발생하며 모니터링하지 않으면 주요 결함을 놓칠 수 있습니다.
- 표준 통신 프로토콜을 통해 데이터를 원격으로 볼 수 있습니다.
- TEV, 음향 또는 기타 방법보다 민감하고 포괄적입니다.
- PD는 비정상적으로 발생하며 모니터링하지 않으면 주요 결함을 놓칠 수 있습니다.
- 표준 통신 프로토콜을 통해 데이터를 원격으로 볼 수 있습니다.
- TEV, 음향 또는 기타 방법보다 민감하고 포괄적입니다.
• 일반적으로 모니터링되는 작동 매개 변수에는 주변 온도 및 습도가 포함됩니다.
• SCM의 설계는 PC를 연결하지 않고도 독립적 인 작동이 가능하지만 다양한 내장 통신 기능을 갖추고 있습니다.
• 통신 포트에는 ModBus를 사용하는 표준 통신 프로토콜이있는 이더넷, USB 및 RS-485가 포함됩니다. 모니터 상태 및 경보 상태를 표시하기 위해 건식 릴레이 접점도 사용할 수 있습니다.
• SCM의 설계는 추가 히터 나 쿨러 없이도 넓은 온도 범위를 포함한 열악한 주변 조건을 지원합니다.
• SCM은 교차 결합 신호 제거를 포함하여 광범위한 고급 노이즈 제거 기능을 제공합니다.
• 포함 된 Microsoft WindowsTM 기반 소프트웨어 응용 프로그램을 사용하면 SCM 구성, 저장된 데이터 업로드 및 분석이 가능합니다.

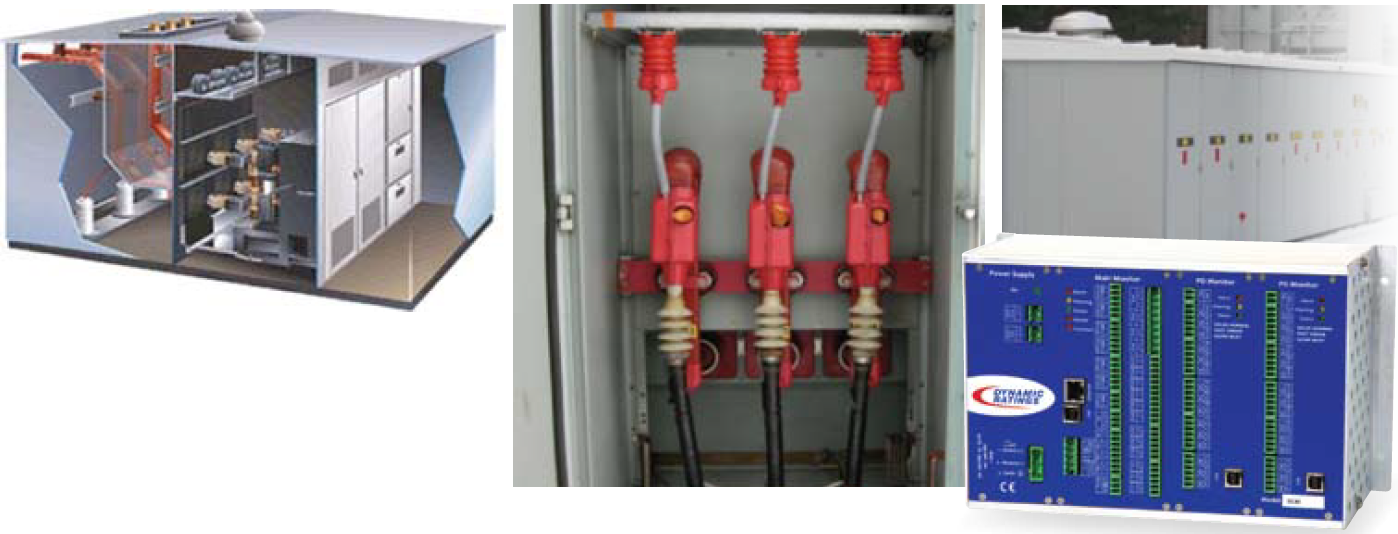

• SCM을 중앙에 위치 시키면 하나의 SCM으로 여러 스위치 기어 섹션을 모니터링 할 수 있습니다.
소개
SCM은 업계에서 선택된 부분 방전 모니터입니다. 최대 60개의 PD 입력 (4개의 PD 모듈)을 갖도록 구성 할 수 있습니다. 각 모듈에는 15개의 독립적 (동시 모니터링), 고감도, 사용자 구성 가능 입력 채널이 있습니다. 업계 최고의 신호 대 잡음비를 제공하고 다양한 PD 센서에 연결할 수 있습니다!

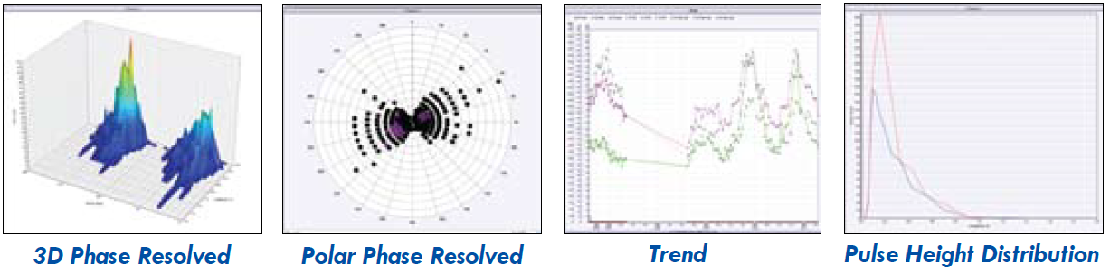

Graphic Results
제품 사양
| PD 채널 | 모듈당 15채널(4개의 모듈을 사용하여 최대 60개의 채널) |
| 다이나믹 레인지 | 70 dB, 3 mV ~ 10 V, gain 조정 없음 |
| 상용 주파수 위상 분해능 | 7.5˚ |
| 전원 요구 사항 | 90-264 VAC(47-63Hz), 100~300 VAC |
| 내부 메모리 | 8MB |
| 크기 창 | 32 |
| 측정 주파수 대역폭 | 1 MHz ~ 20 MHz |
| 온도 범위 | -40˚C ~ 70˚C /-40˚F ~ 158˚F |
| 사용자 인터페이스 | PC |
