EMC-KJCC series

특징

사용된 커패시터 재료
순수 마이카 조각(virgin mica splitting)이어야 함

마이카 섹션의 수
전기적 스트레스를 감소시킬 수 있도록 가능한 한 커야 함

전기적 보호 회로
커패시터에 설치되어야 하며 커패시터는 설치 시 반드시 접지되어야 함

커패시터 고정 방법
비금속 브라켓을 사용해야 함
*금속 브라켓 사용시 트랙킹 거리가 줄어들고 그 결과 BIL등급이 낮아짐

커패시터 표면
기계 가공을 해서는 안됨
*표면이 거칠어져 즉 다공성으로 되어 수분 먼지, 및 기름이 쉽게 안착되고 캐패시터에 흡착 이러한 오염으로 인해 캐패시터 절연능력이 떨어지게 됨

소개

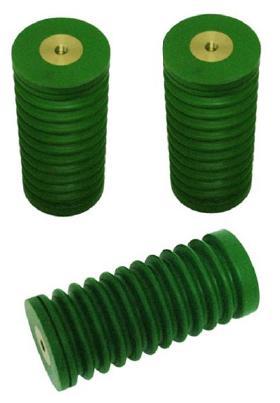

에폭시 마이카 커플링 커패시터!! 회전기 고정자 권선 진단용 PD센서
  • 고전압 모터나 발전기의 선로 단말에 연결
  • 7kV, 15kV, 25kV 전압 레벨로 구분
  • 80pF, 가장 일반적인 정전용량값
  • 신호 감쇄를 줄이기 위해 가능한 권선에 근접한 위치에 설치하는 것이 바람직함

사양

구분 KJCC-7 KJCC-15 KJCC-25
정격전압 7 kV 15 kV 25 kV
정전용량 80 pF 80 pF 80 pF
주파수 범위 0.5 MHz ~ 500MHz 0.5 MHz ~ 500MHz 0.5 MHz ~ 500MHz
감도 1 pC 1 pC 1 pC
AC HIPOT 15 kV 35 kV 55 kV
절연강도 75 kV 95 kV 175 kV
사용 온도 범위 -20oC ~ 125oC -20oC ~ 125oC -20oC ~ 125oC
절연체 에폭시 에폭시 에폭시
제품 높이 130 mm 130 mm 222 mm
직경 98 mm 98 mm 102 mm
