진단 장비
DTM
특징
• 2 차 진단을 지원하기 위해 고주파 부분 방전 신호를 전송하는 동안 부싱 역률 및 커패시턴스를 표시합니다.
• 측정 조건과 온도 및 습도의 DTM 상관 관계는 부싱 문제의 더 빠르고 조기 표시를 제공합니다.
• DTM은 추가 가열 또는 냉각없이 -40°C ~ 70°C (-40°F ~ 158°F)를 포함한 열악한 주변 환경에 적합하도록 설계되었습니다.
• 광범위한 고급 노이즈 제거 필터를 통해 외부 노이즈를 식별하고 제거 할 수 있습니다.
• iBridge, IED 네트워킹 솔루션 옵션이 포함 된 DTM은 새 통신 케이블 또는 광섬유 설치에 대한 저렴한 대안으로 안전하고 안정적인 통신을 제공합니다.
소개
모듈 식 설계로 모든 분배, 전송 또는 생성 응용 분야에 적합한 모니터링 범위를 선택할 수 있습니다. 시스템에는 내장 된 부분 방전 기능이 있거나 주기적 온라인 부분 방전 테스트를 지원하는 조항이 제공 될 수 있습니다.

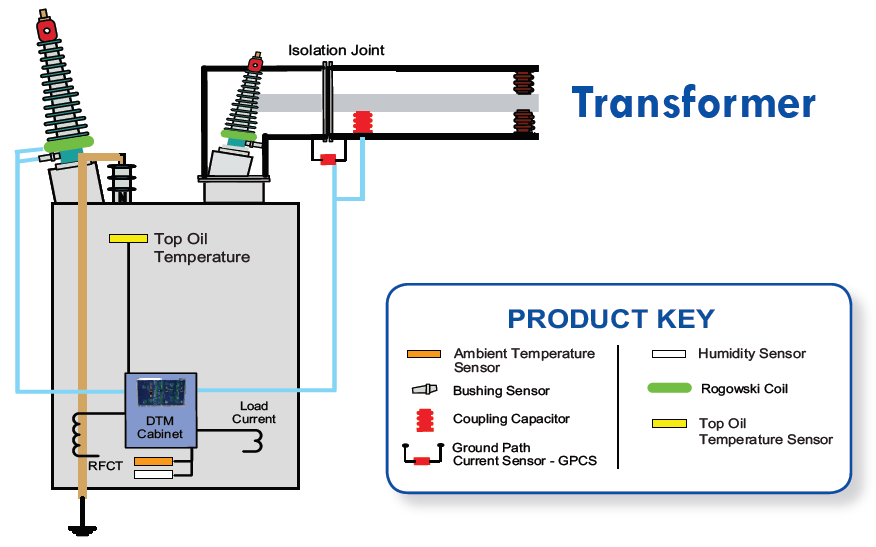

부분 방전 모니터링은 DTM의 부싱 및 와인딩 핫스팟 모니터링 기능과 DGA 장치의 모니터링 기능을 보완하여 문제의 위치를 식별합니다 (위상 및 권선 식별). 온라인 부분 방전 모니터링은 용존 가스 분석보다 빠르게 반응하여 다양한 작동 조건과 문제 활동의 상관 관계를 허용합니다.
모든 경우에 DTM의 부분 방전 모니터링을 사용하여 중단없이 문제에 대한 2 단계 진단 확인을 제공 할 수 있습니다.
Case Study
제품 사양
| 전원 요구 사항 | 100-240VAC(50-69Hz), 125-250VDC |
| 내부 메모리 | 8MB |
| 온도 범위 | -40˚C ~ 70˚C /-40˚F ~ 158˚F |
| 사용자 인터페이스 | Status LED 및 PC, DTM-W 모델은 온도 디스플레이 포함 |
