진단 장비
DGA
특징
• 수소 (H2), 일산화탄소 (CO), 아세틸렌 (C2H2) 및 에틸렌 (C2H4)의 개별 측정
• 오일 내 수분 (H2O) 측정
-변압기 밸브에 쉽게 장착 (G 1½ "DIN ISO 228-1 또는 1½"NPT ANSI B 1.20.1) -작동 중단없이 작동 변압기에 설치 -고급 소프트웨어 (본 기기 및 PC를 통해)
-변압기 밸브에 쉽게 장착 (G 1½ "DIN ISO 228-1 또는 1½"NPT ANSI B 1.20.1) -작동 중단없이 작동 변압기에 설치 -고급 소프트웨어 (본 기기 및 PC를 통해)
• 무 정비 시스템
• MODBUS®RTU / ASCII, MODBUSwireTCP, DNP3 독점 통신 및 IEC 61850 프로토콜을 지원하는 통신 인터페이스 ETHERNET 10/100 Mbit / s (구리선 / RJ 45 또는 광섬유 / SC 이중) 및 RS 485
• 외부 접착 안테나가 있는 옵션 2G / 3G 모뎀
• SCADA 연결을 위한 옵션 DNP3 직렬 모뎀
• SCADA 연결을 위한 옵션 IEC 61850 모뎀
• 통신 인터페이스를 통한 HV 및 LV 부싱 모니터링 어플리케이션을 위한 HV 및 LV 부싱 센서 옵션
소개

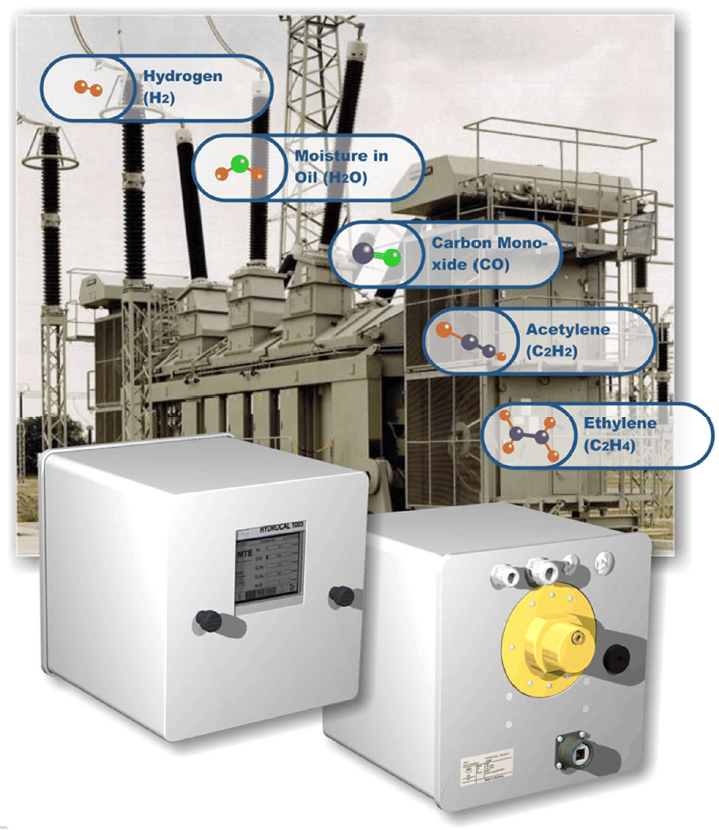

HYDROCAL 1005는 변압기 모니터링 기능이있는 영구적으로 설치된 다중 가스 중유 분석 시스템입니다. 변압기 오일에 용해 된 오일 (H2O) 및 주요 가스 수소 (H2), 일산화탄소 (CO), 아세틸렌 (C2H2) 및 에틸렌 (C2H4)의 개별 측정이 가능합니다.
Multi Gas in Oil Analysis System

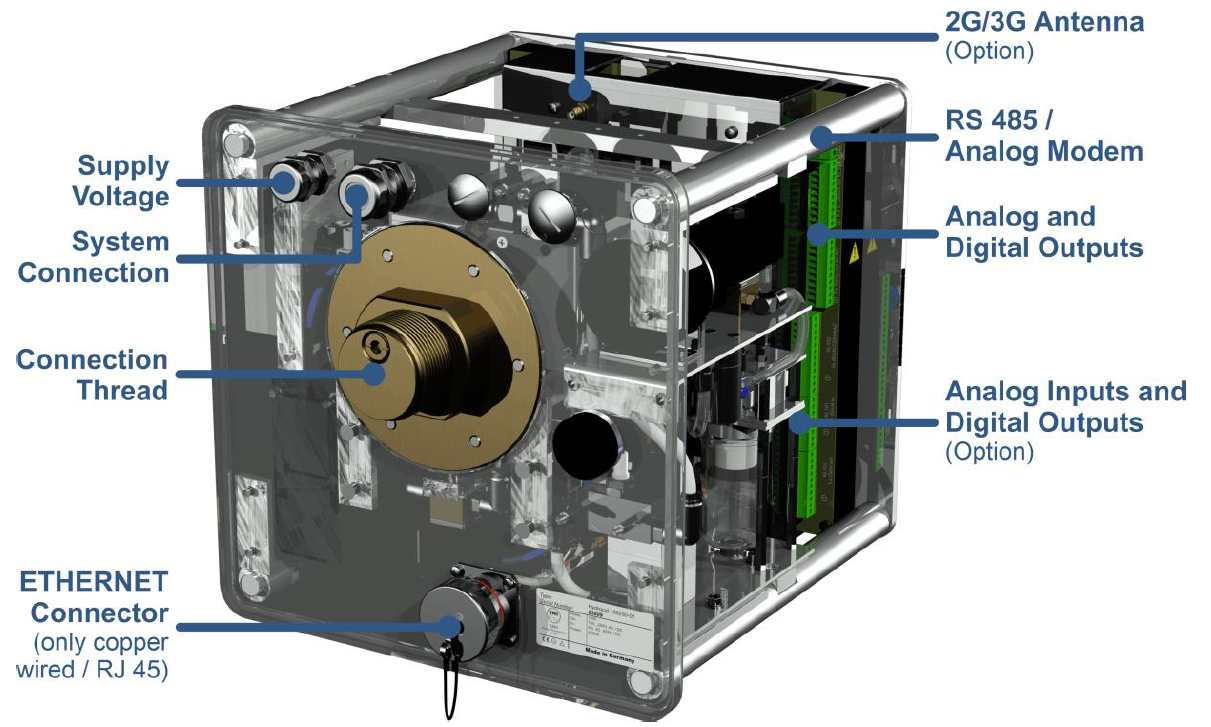

Connection
제품 사양
| 보조 공급 장치의 공칭 전압 옵션 | 120V -20% + 15% AC 50 / 60Hz 1) 또는 230V -20% + 15% AC 50/60 Hz 1) 또는 120V -20% + 15% DC 1) 또는 230V -20% + 15% DC 1) 요청시 다른 공칭 전압! |
| 소비 전력 | 최대 400VA |
| Housing | 알루미늄 |
| 치수 | 263(W) x 274(H) x 331(D) |
| 무게 | 약 13.5kg |
| 작동 온도(주변) | -55°C ~ +55°C(-10°C 표시 기능 이하) |
| 오일 온도(변압기 내부) | -20°C ~ +90°C |
| 오일 압력 | 최대 800kpa(부압 허용) |
| 밸브 연결 | G 1½ "DIN ISO 228-1 또는 1½ "NPT ANSI B 1.20.1 |
